當前位置：產品中心產品列表 DT-02CL中文電子經緯儀

產品介紹產品特點技術指標

DT-02CL

DT-02CL中文電子經緯儀

DT-02CL中文電子經緯儀是一款普通紅外電經，絕對編碼讀數，中文顯示，測角精度2秒，電子氣泡補償精度為1秒，補償范圍：±4′。帶激光對中器。降阻電路優化設計，國際率先采用CCD作為接收器。

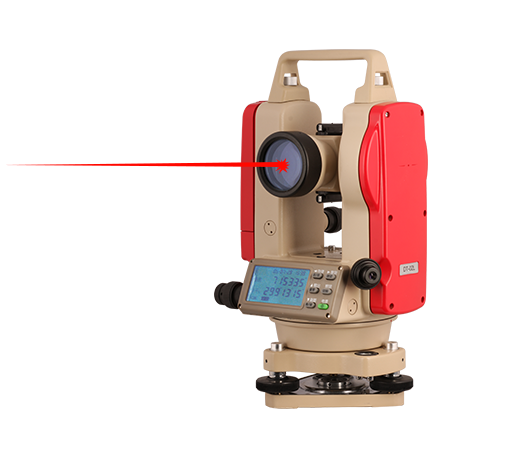

激光器與主機

共用一個電池，一體化設計。

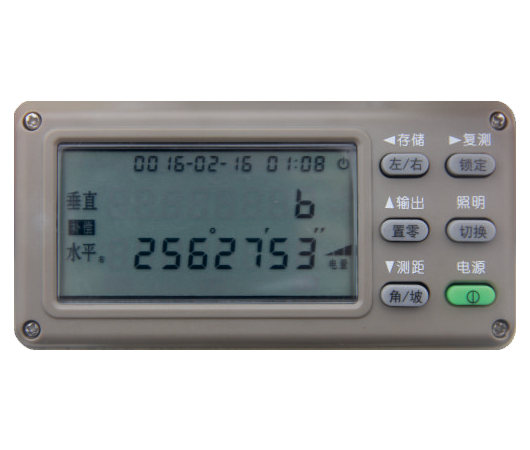

雙面板液晶中文顯示

方便、快速、實用、準確。

液體電子傳感器

可隨時補償豎軸傾斜，保證讀數準確無誤。

水平盤、垂直盤

采用對徑讀數確保2秒級精度。

續航時間

長效電池可連續工作10小時。

技術指標


望遠鏡	成像放大倍率	正像 30×
	有效孔徑	45mm
	分辨率	3″
	視場角	1°30′
	最短視距	1.2m
	視距常乘數 視距加常數	100 0
	筒長	157mm


角度測量	測角方式	絕對編碼式
	碼盤直徑	79mm
	最小顯示讀數	1＂或5＂可選
	精度	2＂
	探測方式測角單位	水平盤：對徑；豎直盤：對徑 360°/400gon/6400mil，可選











電子補償器	系統	液體電容式
	工作范圍	±3＇
	分辨率	1＂


水準器	管水準器	30＂/2mm
水準器	圓水準器	8＇/2mm


光學對中器（選配）	成像	正像
	放大倍率	3×
	調焦范圍	0.5m～∞
	視場角	5°


激光對中器	對中精度	±1.5mm（1.5m處）

	波長 激光等級	630nm~670nm ClassII


其他	顯示器數據傳輸使用環境溫度	LCD雙行，線段式接口，RS--232C -20℃+50℃


機載電池	電源	可充電鎳氫電池
	電壓	直流4.8V
	連續工作時間	8小時


尺寸及重量	尺寸	160mm×150mm×330mm
尺寸及重量	重量	5.2kg
