當前位置：產品中心產品列表 SV106定位定向RTK

SV106定位定向RTK

SV106定位定向RTK是一款新型的高精度定位定向系統，能夠提供高精度的導航、定位、授時、航向等數據。以其穩定而耐用的設計取代了傳統的陀螺羅盤加單一GPS的工作模式，提高效率，節約成本，是一款能滿足現代導航系統需要的理想的軌跡測量設備。

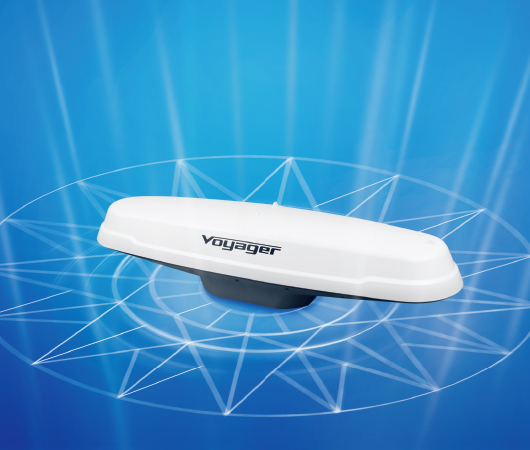

高精度定位定向

定位精度最高可達厘米級，且不受磁場、速度和緯度影響。

啟動速度快

高達20HZ的定位定向數據更新率，穩定可靠。

一體成型機身

將衛星接收機主板高度集成在機身內，雙GPS高度集成，體積小、功耗低、易安裝、成本低、穩定可靠，易于二次開發。

多星座多頻段接收技術

支持所有現行的和規劃中的GNSS衛星信號，支持單北斗系統定位；可外部DGPS信號輸入以實現差分定位。

智能創新數據鏈

首創利用WIFI作為數據鏈，同時具有AP熱點功能，開啟后任何智能終端均可接入接收機對其進行控制。

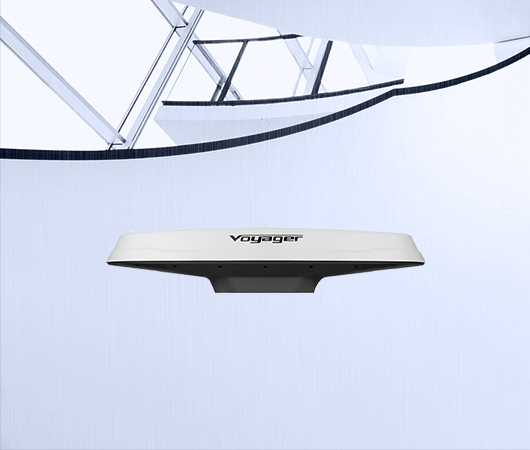

工業級三防設計

采用全新的、堅固的IP67密封防護外殼，耐磨、耐撞擊、耐腐蝕。

配備專業的導航測量軟件

產品用途

適用于疏浚工程測量、港口工程、ADCP測流、打樁放樣、船舶導航定向、露天采礦、碼頭建設施工、航道清淤、海事航標定位管理、石油管道鋪設、代替?zhèn)鹘y(tǒng)羅盤等領域，便捷的一體化安裝及撐桿固定功能使其不僅適合海洋和陸地應用，也可應用于露天礦區的機器設備、建筑等其他領域。

技術指標

技術參數	接收類型	L1，C/A碼帶載波相位平滑
	信號跟蹤	GPS（L1,、L2、L2C）；GLONASS（L1、L2）；Galileo（E1、E5）BDS（B1、B2）
		SBAS；兼容（WAAS，EGNOS，MSAS等）；QZSS
	通道數	120個動態通道
	水平定位精度	單點1.2m；SBAS 0.6m；DGPS 0.4m；RTK 1cm+1ppm
		初始化時間<10S；初始化可靠性>99.9%
	測向精度	0.3°RMS


技術參數	數據更新率	最高20Hz
	首次定位時間	冷啟動<50S，熱啟動<35S
	授時精度	20納秒
	測速精度	0.03m/s RMS
	速度限制	515m/s


技術參數	工作溫度	-40℃~+85℃
	存儲溫度	-55℃~+95℃
	濕度	95%無冷凝
	工作模式	自動/手動
	串行端口	1個全雙工RS 232端口，1 個全雙工RS-422 端口和1個半雙工RS-485 (僅Tx)
	波特率	4800 - 115200
	校正輸入/輸出協議	RTCM v2.3 (DGPS), RTCM SC-104, L-Dif


通訊	數據輸入/輸出協議	NMEA0183，NMEA2000，Crescent 二進制，L-Dif
	NMEA航向信息	$GPHDT，$GPROT，$PSAT，$GPHDM，$GPHDG
	授時輸出	1PPS CMOS，低電頻，同步下降，10Ω，10pF負荷


電源	輸入電壓	10–36 VDC
電源	電流	300mA@12V DC


電源	反極性保護	是
	功率消耗	3.6W額定
	工作溫度	- 30℃至+ 70℃（- 22°F到+ 158°F）
	存儲溫度	- 40℃至+ 85℃（- 40°F到+ 185°F）


環境	濕度	99%無冷凝
	防水防塵等級	IP67級
	狀態指示（LED）	電源


物理	尺寸重量	66.3長×20.9寬×14.6高重量：2.82 kg
